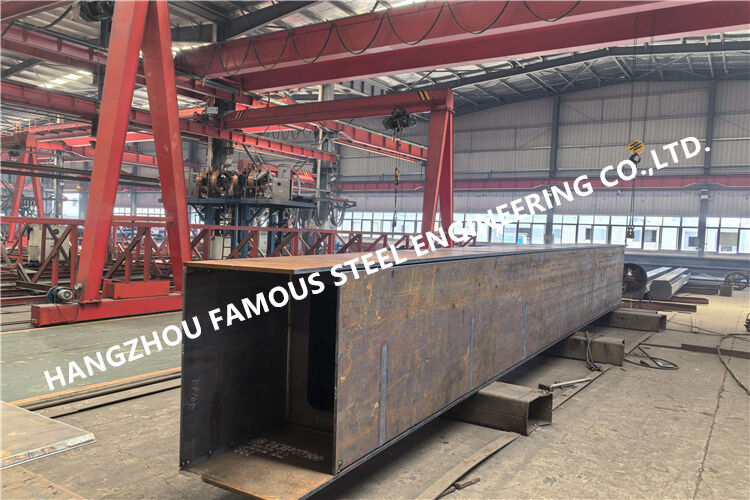

AMERİKA STANDART AASHTO/AWS D1.5M ÇELİK KEMERLİ KÖPRÜ KUTUSU KİRİŞ İMALATI

AMERİKA STANDARD AASHTO/AWS D1.5M Çelik Kavisli Köprü Kutusu

Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, AASHTO/AWS D1.5M Köprü Kaynak Kodu, bu tür köprü yapılarının tüm dükkan öncesi üretim ve saha kaynak çalışmalarını düzenleyen temel zorunlu teknik standart olarak işlev görmektedir.American Welding Society (AWS) ve American Association of State Highway and Transportation Officials (AASHTO) tarafından birlikte formüle edilmiş ve güncellenmiştir., en son 2025 dokuzuncu baskısı D1.5M kodu, genel yapısal kaynak özelliğinden AWS D1'den farklı olarak karbon ve düşük alaşımlı yapısal köprü çelikleri için özel olarak uyarlanmıştır.1 daha sıkı yorgunluk direnci ile, kırılma kontrolü ve yıkıcı olmayan test kuralları köprü döngüsel araç yüklerine ve uzun vadeli çevresel erozyona yöneliktir.Çelik kutu kirişleri tamamen kapalı içi kesitler oluşturmak için tam nüfuz oluk kaynakları ve filetteki kaynaklı sertleştirici sistemlere dayanırD1.5M maddeleri, yapı güvenliğini doğrudan belirleyen D1.5M maddeleri tarafından sıkı bir şekilde sınırlandırılmıştır.Tüm köprünün on yıl süren hizmet dayanıklılığı ve yorgunluk karşıtı performansıBu makale, standart çelik kutu kiriş köprüleri, AWS D1.5M'nin temel spesifikasyon çerçevesinin yapısal konfigürasyonunu,kırık kritik ve kırık kritik olmayan bileşenler arasındaki sınıflandırılmış kaynak kontrolü, üretim uygulama normları ve standart sisteminin pratik mühendislik uygulama değeri.

1Standart Çelik Kutusu Girder Köprüsünün Yapısal Kompozisyonu ve Mekanik Avantajları

Tipik bir ortotrop çelik güverte kutu kirişi beş çekirdek kaynaklı bileşenden oluşur: üst ortotrop güverte plağı, dikey web plağı, alt gerilim flens plağı,Yön boyu kapalı/açık sertleştiriciler iç levha yüzeylerine ve köprü uzunluk yönü boyunca aralıklı çapraz ara diyaframlara kaynaklanmıştırGeleneksel ana levha kalınlığı 12 mm'den 32 mm'ye kadar değişirken, ikincil sertleştirici ve diyafram levhaları 10 mm'den 20 mm'ye kadar yuvarlanmış çelik levhaları benimser.Fabrika önceden üretilmiş uzunlukları 10 ′′ 30 metre olan tüm ayrık segmentler, tam yayılımlı sürekli kirişler olarak nihai splice alan kaynak için inşaat alanlarına taşınır.Geleneksel I şeklindeki levha kirişleriyle karşılaştırıldığında, kapalı kutu kesitinin olağanüstü torsional sertliği ve yan yük dağılım kapasitesi vardır.Otoyol kamyonlarından gelen eksantrik canlı yüklere ve yüksek hızlı trenlerin dinamik etkilerine etkili bir şekilde direnir, aynı uzatma ve yük tasarım parametreleri altında toplam çelik tüketimini yaklaşık% 15-22 oranında düşürür.

Amerikan standartlı kutu kirişleri için kullanılan temel malzemeler, çoğunlukla AASHTO M270 (ASTM A709'a eşdeğer) serisi yapısal çelik sınıflarını, 345 Sınıfı (A709 Gr50) da dahil olmak üzere,HPS485W yüksek performanslı hava koşullarına dayanıklı çelik ve 690 sınıfı yüksek dayanıklı düşük alaşımlı çelik, tümü D1.5M geçerli kapsamda kapsamlıdır (verim gücü ≤690 MPa). Yukarı ortotrop güvertelerin kapalı U şekilli uzunlamalı kaburgaları güverte plakalarının altında sürekli olarak filye kaynaklıdır.Konsantre tekerlek yüklerini kutu kiriş ağlarına ve alt flanslara eşit bir şekilde dağıtan entegre ortotrop yol taşıma sistemi oluşturur; bu yoğun kaburga-plaka kaynaklı eklemler, kutu kirişlerinin en yorgunluk eğilimli konumlarıdır ve D1.5M yorgunluk karşıtı kaynak tolerans gereksinimleri tarafından düzenlenen önemli denetim nesneleri haline gelir. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, filet kaynak boyutları, ön ısıtma ve kusur kabul kriterleri D1.5M standardının 6. ve 8. maddelerinde açıkça tanımlanmıştır.

2. AWS D1.5M'nin Çerçeve Girder kaynak için Temel Düzenleyici Çerçevesi

Evrensel inşaat kaynak standartlarından farklı olarak, D1.5M, tekrarlanan alternatif yüklere sahip köprü hizmet ortamı için özel olarak derlenmiştir.sıcaklık dalgalanmaları ve dış mekan koroziv atmosferi, mevcut 2025 sürümünde toplam 12 resmi maddenin bulunduğu, bunların arasında maddelerin 1 ̇11'inde kırılma kritik olmayan parçalar için genel kaynak gereksinimleri belirlenir (NFCM),Ve özel Bölüm 12, kırık kritik parçalar için sıkı kırık kontrol özellikleri belirler., kutu kirişi gerilme flens ve ana bağlantı kaynak kontrolü için en önemli düzenlemedir. Standart çift birim formatında (metrik D1.5M ve imparatorluk D1.5) derlenmiştir.Uluslararası metrik üretim ve Amerikan geleneksel boyut ölçümlerini aynı anda karşılamak .

D1.5M'nin temel sınıflandırma prensibi, farklı teknik kontrol için FCM ve NFCM'yi ayırmaktır: FCM, kutu kirişinin alt gerilim flensine atıfta bulunur.Tam nüfuzlu boylamlı birleşim yarık kaynakları ve ortotrop güverte ana birleşimleri, sürüş yükleri altında ani kırılgan kırılması, gereksiz yük aktarım yolu olmadan genel kısmi veya tam köprü çöküşünü tetikleyecektir,iki kutulu tek hücreli kiriş ana gerilim bileşenleri gibiTüm FCM kaynakları, Bölüm 12'deki üç zorunlu kuralı uyguluyor: NFCM'den bağımsız özelleştirilmiş preheat/interpass sıcaklık tabloları,Charpy V-notch (CVN) düşük sıcaklık çarpma dayanıklılık testi, yatırılmış kaynak metali ve ısıdan etkilenen bölge için, artı gelişmiş tam kapsamlı ultrasonik test (UT) II Seviye sertifikalı denetçiler tarafından yürütülen yıkıcı olmayan inceleme (NDE).Üç veya daha fazla paralel kutu odası olan çok hücreli kutu kirişleri, gereksiz güç taşıyan yollara sahiptir ve çoğu iç sertleştirici ve diyafram kaynakları NFCM olarak sınıflandırılır, D1.5M'nin 6. maddesine göre genel preheat tabloları ve geleneksel görsel inceleme ve kısmi nokta NDE'si kabul eder.

D1.5M Bölüm 3'te düzenlenen kutu kiriş seri üretiminden önce kaynak prosedür özelliği (WPS) ve prosedür nitelikli kaydı (PQR) onayı birincil ön koşuldur;Uzun düz kanatlı kanatlı kaynaklar için batık kemerli kaynak da dahil olmak üzere uygulanan tüm kaynak işlemleri, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal productionBileşen montajı için takma kaynakları da D1.5M takma kaynak özelliklerine uymaktadır: Sonraki sürekli kaynak sırasında tamamen yeniden eritilmesi gereken geçici takma kaynakları, sıkı bir ön ısıtmadan vazgeçebilir,Dayanıklı demir kaynakları için ise aynı sıcaklık ve kalite standartları son kaynaklarla aynıdır..

3D1.5M'ye göre kutu bantı için ayrıntılı kaynak kalitesi kontrolü ve kusur toleransı

D1.5M:2025'de güncellenmiş kaynak geometrik kusur toleransı, aşağı kesim, eksik penetrasyon ve gözeneklilik de dahil olmak üzere tipik kutu kirişleri kaynak kusurlarını doğrudan hedefler.Eski çift standart düzenlemenin yerine yeni optimize edilen üç katmanlı sınıflandırılmış alt kesim sınırı ile.Kutup kirişinin gerilme flensindeki ve web gerilme bölgesindeki oluk kaynakları için (birincil gerilme gerginliğine çapraz kaynak), izin verilen en yüksek kesim derinliği 0,01 inç (0,254 mm) ile sınırlıdır.Alt kesimlerde gerginlik konsantrasyonundan yorgunluk çatlaklarının başlamasını önlemek için en sıkı tolerans; sertleştiricinin köşesi filye kaynak alt kesimi 1/8 inç derinliğe kadar izin verir ve sıradan gerilmemiş yardımcı bağlantı kaynakları 1/16 inç alt kesim eşiğini uygular.Fabrika müfettişlerine etkili bir şekilde rehberlik etmek için kutunun iç alanındaki büyük sertleştirici kaynaklar için sahada kabul yargısı .

Hidrojen kaynaklı soğuk çatlamadan kaçınmak için kalın plaka kutu kirişleri imalatı için ön ısıtma ve geçiş sıcaklığı kontrolü başka bir önemli D1.5M düzenleyici maddedir.Asıl çelik sınıfına göre asgari preheat değeri belirlenir., plaka kalınlığı ve standart takılmış tablolar aracılığıyla ortam sıcaklığı: kutu alt flens için kullanılan A709 Gr50 plaka kalınlığı 38 mm'den daha fazla ise, NFCM preheat 70°F (21°C) 'den başlar;Aynı kalınlıkta, FCM'nin eşdeğer ön ısıtması, 12. maddenin özel tablolarına göre, 150°F'den (65°C) daha fazla yükselmiştir.; Saldırma ısı girişini kontrol etmek ve düşük sıcaklık sertliğini artırmak için kaynak tanesi yapısını rafine etmek için ara geçit üst sıcaklığı kapalıdır,Özellikle kış açık hava alanında kutu kirişlerinin kaynaştırılması için çok önemlidir..

D1.5M altındaki üye kategorisine göre yıkıcı olmayan test kapsamı keskin bir şekilde farklılık gösterir:Tüm tam nüfuzlu FCM yarık kaynakları, kutu kirişinin ana bağlantılarının 100% UT taramasını gerektirir., D1'den daha sıkı reddetme kriterleri ile.1; NFCM diyaframları ve iç sertleştiricileri bağlayan filet kaynakları, periyodik örnekleme UT denetimi ve tam görsel kontrolü kabul eder.Sadece yüzey çatlak göstergesi, ilave sıvı penetranç testi (PT) tetikler.. Yetersiz kusurlu kaynaklar resmi onarım WPS ve öğütme veya kazma ile kusur bölgesi tamamen kaldırıldıktan sonra tam yeniden kaynak formüle etmelidir,Tamir edilen FCM kaynakları ile standart onarım hükümleri için orijinal üretim kaynakları olarak tam NDE yeniden testini tekrarlamak .

4D1.5M Standartının Mühendislik Uygulamaları ve Endüstri Önemi

D1.5M, AASHTO LRFD Köprü Tasarım Kılavuzunun zorunlu referans özelliği olduğundan,Kuzey Amerika'daki orta ve uzun aralıklı çelik kutu kirişli otoyol köprülerinin% 70'inden fazlası, tam döngü kaynak yönetimi için bu standardı benimsiyor, Amerika tasarım kodlarına göre Güneydoğu Asya, Orta Doğu ve Afrika'daki yurtdışındaki uluslararası teklif projelerine uzanıyor.5M uygulanması tasarımcılar arasında üretim yargılama kriterlerini birleştiriyor, çelik üreticileri, üçüncü şahıs denetçileri ve inşaat yüklenicileri,1970'lerde birleşik AWS-AASHTO standardının yayınlanmasından önce dağılmış bölgesel departman özelliklerinden kaynaklanan tutarsız teknik gereksinimlerin ortadan kaldırılması.

Ekonomik ve dayanıklılık açısından, standartlaştırılmış D1.5M yorgunluk karşıtı kaynak kontrolü, ortotrop çelik güverte kutu kirişlerinin erken aşama yorgunluk çatlak bakım maliyetlerini etkili bir şekilde azaltır.uygun preheat ve kırılma dayanıklılığı özellikleri kalın plaka üretim sırasında soğuk çatlak onarım oranını % 60'tan fazla düşürür, prefabrik kutu kiriş segmentleri için toplam inşaat süresini ve proje maliyetini düşürür.Modern köprü mühendisliğinde yüksek performanslı HPS hava koşullarına dayanıklı çelik kutu kirişlerinin kademeli olarak yaygınlaşması ile, D1.5M, her yeni baskıda yeni çelik malzemelerinin gelişimine uymak için ilgili kaynak parametresi hükümlerini güncellemeye devam ediyor,Amerikan ve küresel Amerikan-spesifik çelik kutusu kiriş köprüsü kaynak endüstrisinde temel baskın konumunu koruyor..

Sonuçlar

Çelik kutu kiriş köprüsünün doğuştan kapalı kesimli kaynaklı yapısal özelliği, AWS D1.5M standardının tüm üretim yaşam döngüsünde vazgeçilmez bir rehber rolüne karar verir.Standartın eşsiz FCM/NFCM sınıflandırılmış yönetim sistemi, hedefli ön ısıtma kuralları,sınıflandırılmış hata toleransı ve katmanlı NDE şeması, uzun süreli alternatif araç yükü altında kutu kirişlerinin yorgunluk ve kırılma riski özelliklerine tam olarak yanıt veren şekilde geliştirilmiştir.D1.5M'nin sürekli gözden geçirilmesi ve teknik optimize edilmesi, gelişmiş yüksek performanslı köprü çeliği ve yenilikçi kaynak teknolojisinin ilerlemesiyle birlikte devam ediyor.Uzun kullanım ömrünün temel teknik garantisi haline gelmesi, yüksek güvenlikli Amerikan standartlı çelik kutu kiriş köprüsü yapımı,ve aynı zamanda küresel çelik kutusu kiriş köprü mühendisliği için olgun referans spesifikasyon sistemi tedarik Amerikalı otoyol tasarım standartları uygulama.
